Ｉｎｖｅｎｔｏｒ 拘束駆動入門
（１）
拘束とは？
（２）
拘束駆動とは
（３）
アニメーション出力
（４）
拘束駆動と自由度
（５）
拘束に関数を組み込む
（６）
拘束駆動応用例
アセンブリでパーツを配置し、拘束を指定します。（これ日本語？）
パーツとは部品の事、アセンブリとは組立ての事を意味します。拘束を指定するとは部品を組み付ける事です。
要するに、部品を集めて組み付ける、てなとこです。

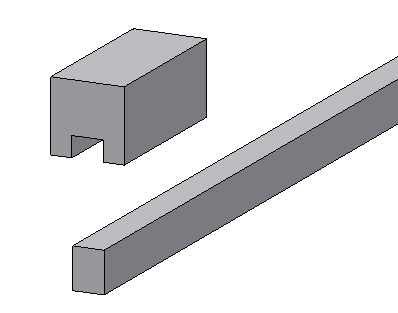

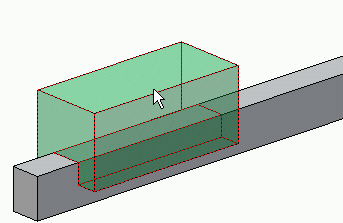

例えば、パーツ１（電車）をパーツ２（レール）に拘束（組み付ける）するとします。
パーツ１ パーツ２

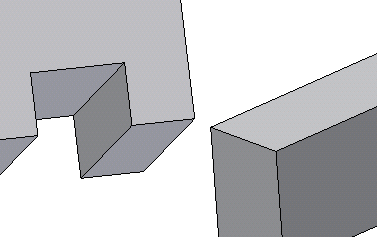

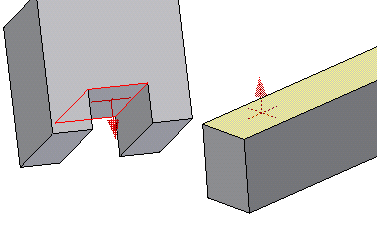

パーツ１の面Ａとパーツ２の面Ａ’ パーツ１の面Ｂとパーツ２の面Ｂ’ が向き合って接している拘束を設定します。

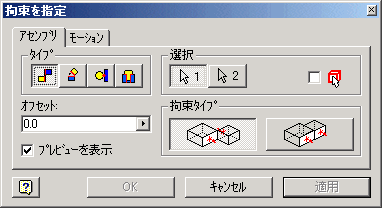

タイプをメイト、拘束タイプをメイト、オフセット０で、面を２つ選択し、適用を押します。
この２つの拘束ではまだ完全に自由度を奪っていません。マウスでパーツ１をドラッグすると
パーツ２の長手方向にだけは自由に動かすことができます。
さらに、面Ｃと面Ｃ’をフラッシュ拘束（オフセット０）することで、完全にパーツ１とパーツ２が固定（自由度が無い）されます。
ここまでの例では拘束を設定する際、オフセットを０としまし。
拘束駆動とは、このオフセットを連続的に変化させる事で機械の動作をシミュレーションすることです。

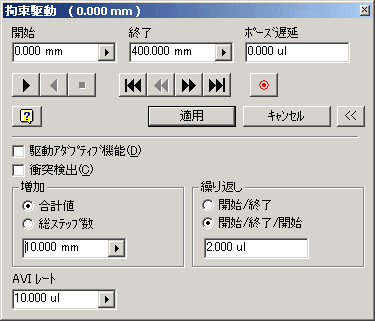

この例では、パーツ１、２の面Ｃ、Ｃ’に対するフラッシュ拘束を0mmから400mmまで変化さることで
レールの上を走るモノレールのような動きを表現できます。
Inventorの拘束駆動には標準機能としてアニメーション出力機能が付いています。
（CADにアニメーション出力機能、無しが一般的です。ユーザーにはこれはとても嬉しい標準機能と思います。）

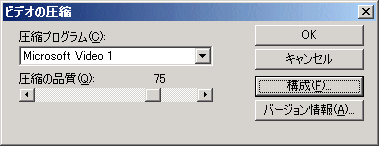

「記録」を押すし「ビデオの圧縮」を設定します。私はMicrosoft Video １を選んでいます。（他はよく解らない．．．）
これでAVIファイルが作成でき、Windows Media Player 等で簡単に再生できます。
私はお客さんにInventorでアニメーションを作って、資料の１つとして渡しますが、これがとても受けがいいです。(^^;)

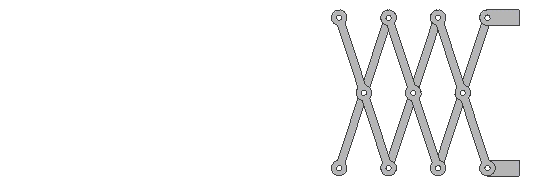

拘束駆動は1 つの拘束に対してのみにしか使用できませが、例えば、マジックハンドのように
各接続部分は完全に拘束されてないため、ハンドルだけを動かすことで、リンクした全てのパーツが
自由度の中で動きます。逆に自由度に矛盾があると動く事ができません。
動いている途中でも矛盾が発生した時点でエラーが発生します。
この距離を、 拘束駆動で動かします。
※このように、拘束駆動で機械の動作シミュレーションや、干渉チェックなどが、可能です。
拘束駆動は1 つの拘束に対してのみにしか使用できませんが、計算式を使って、
拘束を代数的に関連付けることができます。

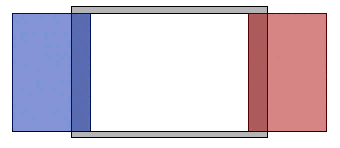

例えば、自動ドア（下図）を考えて下さい。青と赤の扉が同時に逆方向に動きます。
各扉は柱にフラッシュ拘束をまず与えます。拘束を設定するとそれは全てパラメータとして登録されます。

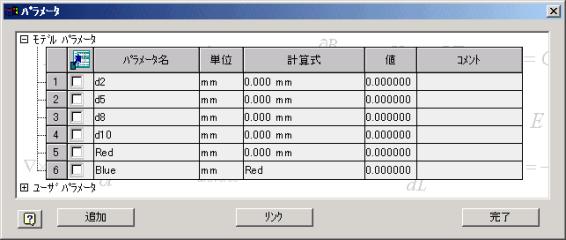

登録内容の変更追加をパラメータ・ダイアログで行います。
[標準]ツールバーで[パラメータ]ツールをクリックします。
この例ではパラメータ名をＲｅｄとＢｌｕｅに変更し、Ｂｌｕｅの計算式にＲｅｄと与えました。
これで、Ｒｅｄを拘束駆動し値が変化すると、その値がＢｌｕｅに反映します。
実際に動かすと、こんな感じです。
サンプル１ 時計
長針パーツ のパラメータ Ｌ に対し 短針パーツ のパラメータに Ｌ/12を計算式に入力します。
これで長針を拘束駆動すると、時計の動きを表現できます。
詳細はサンプルデート参考にして下さい。(^^;)

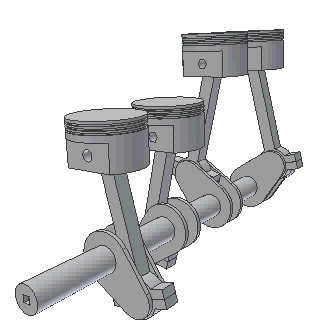

サンプル２ ピストン
シャフトを回転することで拘束されている各ピストンが動きます。
当たり前かもしれませんが、機構どうりに動きます。
パースを付けるとカッコいいかな (^^;)
