「Autodesk Inventor」はAutoCADで有名なAutodesk社が
開発、販売している、最新「3次元CADソフト」です。
図面と言われると設計経験のある方の多くは３面図を思い浮かべるでしょう。
また、学校で図学を学んだ方も多いと思います。2次元CADまではこの考えの延長でした。
しかし、3次元CADはチョット違います。私の印象としては、バーチャル工場てな感じです。

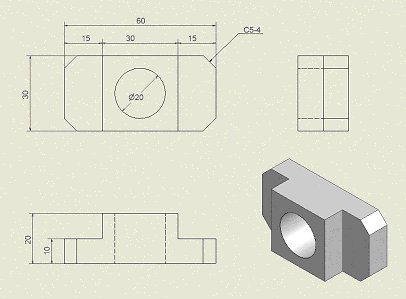

例えば、図学で出てくるようなこんな部品
（１）まず、素材となるブロックを作成します。
スケッチに60mm×30mmの下絵を描き、押出しコマンドで30mm押出します。
これが素材（基本フィーチャー）になります。
（２）削る。
スケッチ面を決め不要な部分の下絵を描きます。（要は罫描き）
押出しコマンドで不要な部分を選び、10mm押出します。
このときブール演算の差を取ります。
（３）穴あけ
スケッチ面に穴の中心点を配置（要はポンチで目印）
穴コマンドで穴あけ。（印しが無いと穴が開けられない。）
（４）Ｃ面取り
面取りコマンドで面取り個所を決めて実行。
配置フィーチャーと言う。
3次元CADではこんな感じで、作業を進めます。あたかも、パソコンの中に
物が有るような感じです。
※ 学生の時やった機械工作実習を思いだます （^^;）
