AutoCADはExcelの表をOLE機能により簡単に貼り付ける事ができます。
確かにとっても便利ですが、例えば字だけ撮り出したい時など余計なお世話？と思う場合もあります。

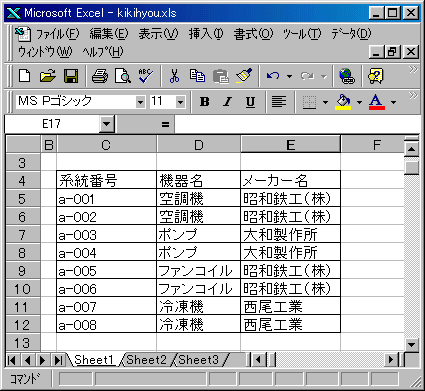

そこで、単純にExcelの表データを元に自動的にAutoCAD上に表を作ってくれるサンプルを作ってみました。AutoCAD上でこんな表を作りたいとき

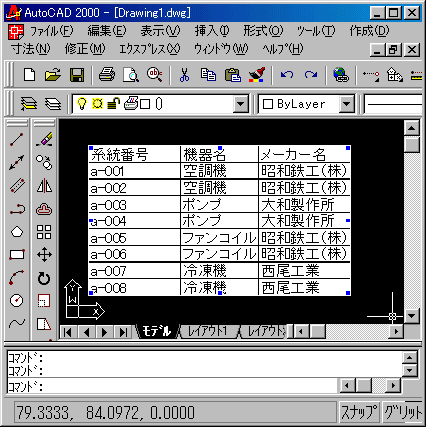

Excelの表をコピー＆ペーストすると
こんな風になってしまいます。

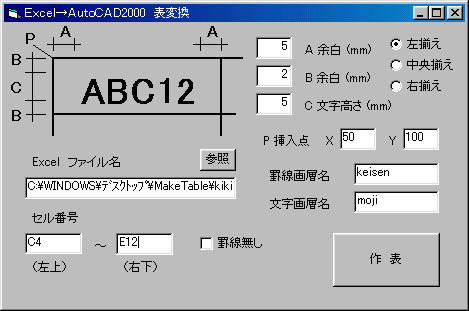

変換条件入力フォーム。
Excelファイルを選択し、必要な部分の左上セル〜右下セル番地を入力します。
AutoCAD上の表の文字高さと余白等を設定します。
表の挿入点は絶対座標で与えています。
後で編集しやすいように罫線と文字の画層を作っています。
文字だけで罫線が必要無いときは罫線無しにチェックして下さい。

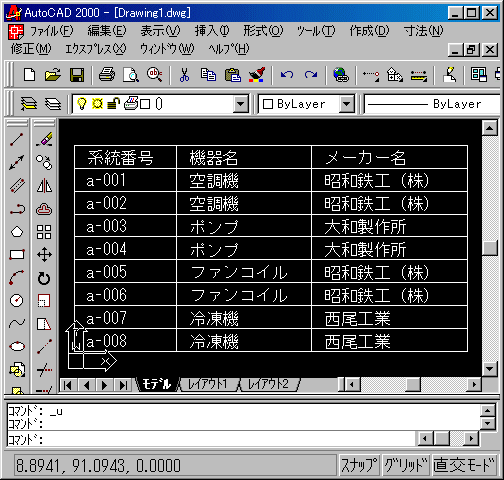

上のこんな表を作りたいの図のようにAutoCAD上に作図できれば成功です。
※文字スタイルに「ｽﾀｲﾙ1」で日本語が使える設定があるものとしています。
