ActiveX(Visual Basic 5.0)で作成した、ピストンアニメーションサンプルプログラムを 3Dにしてみました。AutoCAD上で動かしてみてください。

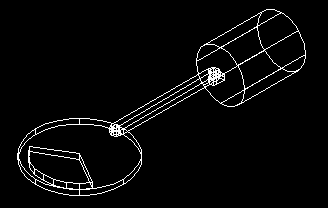

AutoCAD 2000 上でこんな感じに動きます。(南 西) ピストンアニメーションサンプルプログラム2 (piston_s2.lzh 5K)
AutoCAD 2000 上でこんな感じに動きます。(南 西)
ピストンアニメーションサンプルプログラム2 (piston_s2.lzh 5K)
ピストン、動輪、連結軸の3つの部品をソリッドで生成します。 スタートで動輪を回転し連結軸とピストンの位置を計算しそれぞれのソリッド 位置を計算し移動します。 CAD上の設定を隠線処理とかにしても面白いですよ。
